지열에너지는 물, 지하수 및 지하의 열
등의 온도차를 이용하여 냉ㆍ난방에 활용하는
기술 |
| |
-

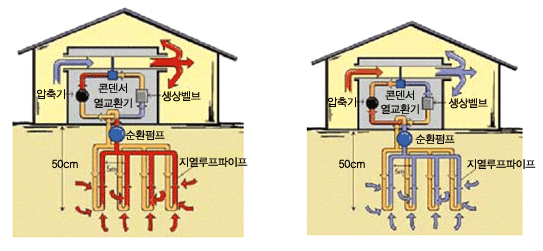

태양열의 약 47%가 지표면을 통해 지하에
저장되며, 이렇게 태양열을 흡수한 땅속의
온도는 지형에 따라
다르지만 지표면 가까운 땅속의 온도는 개략
10℃∼20℃정도 유지해 열펌프를 이용하는
냉난방시스템에 이용 |
| |
-
우리나라 일부지역의 심부(지중 1 ~ 2
km) 지중온도는 80 ℃ 정도로서 직접
냉난방에 이용 가능 |
|
 |
| |
 |
|
 |
| |
 |
| |
 |
| |

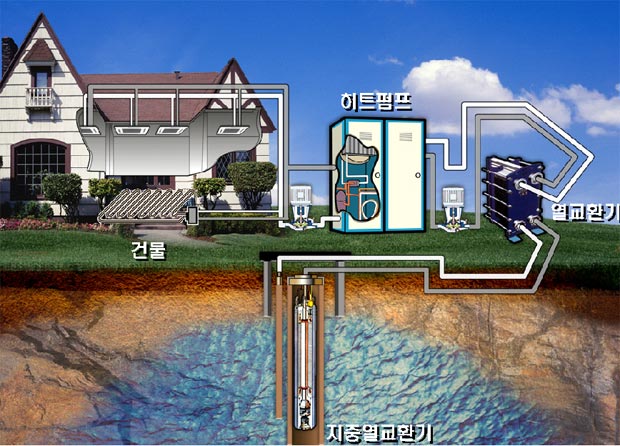

- 지열을 회수하는 파이프(열교환기)
회로 구성에 따라 폐회로(Closed Loop)와
개방회로(open Loop)로 구분 |
| |
-

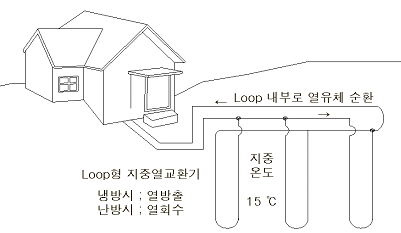

일반적으로 적용되는 폐회로는 파이프가 밀폐형으로
구성되어 있는데, 파이프 내에는 지열을
회수(열교환)하기
위한 열매가 순환되며, 파이프의 재질은
고밀도 폴리에틸렌이 사용 |
| |
-

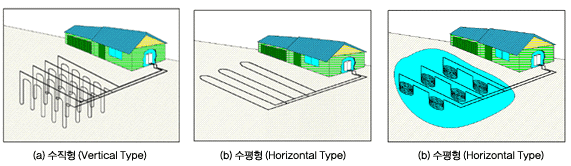

폐회로시스템(폐쇄형)은 루프의 형태에 따라
수직, 수평루프시스템으로 구분되는데 수직으로
100∼150m, 수평
으로는 1.2∼1.8m정도 깊이로 묻히게
되며 상대적으로 냉난방부하가 적은 곳에
쓰임 |
| |
-

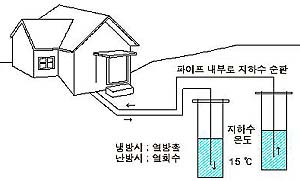

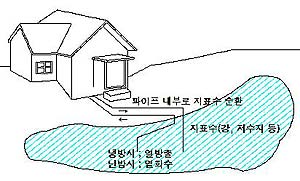

개방회로는 수원지, 호수, 강, 우물 등에서
공급받은 물을 운반하는 파이프가 개방되어
있는 것으로 풍부한 수원지가
있는 곳에서 적용 가능 |
| |
-
폐회로가 파이프내의 열매(물 또는 부동액)와
지열이 열교환 되는데 반해 개방회로는 파이프
내에서 직접 지열이
회수되므로 열전달 효과가 높고 설치비용이
저렴한 장점이 있으나 폐회로에 비해 운전
유지보수 주의 필요 |
|
| |
 |
| |
 |
| |
 |
|
| |
 |
| |
|
| |
|
